Tuy nhiên, mỗi môi trường như nước và hơi lại có đặc tính khác nhau. Nếu lựa chọn không đúng loại van, hệ thống có thể gặp các sự cố như rách màng, rò rỉ hoặc mất ổn định áp suất, ảnh hưởng trực tiếp đến thiết bị và quá trình vận hành.

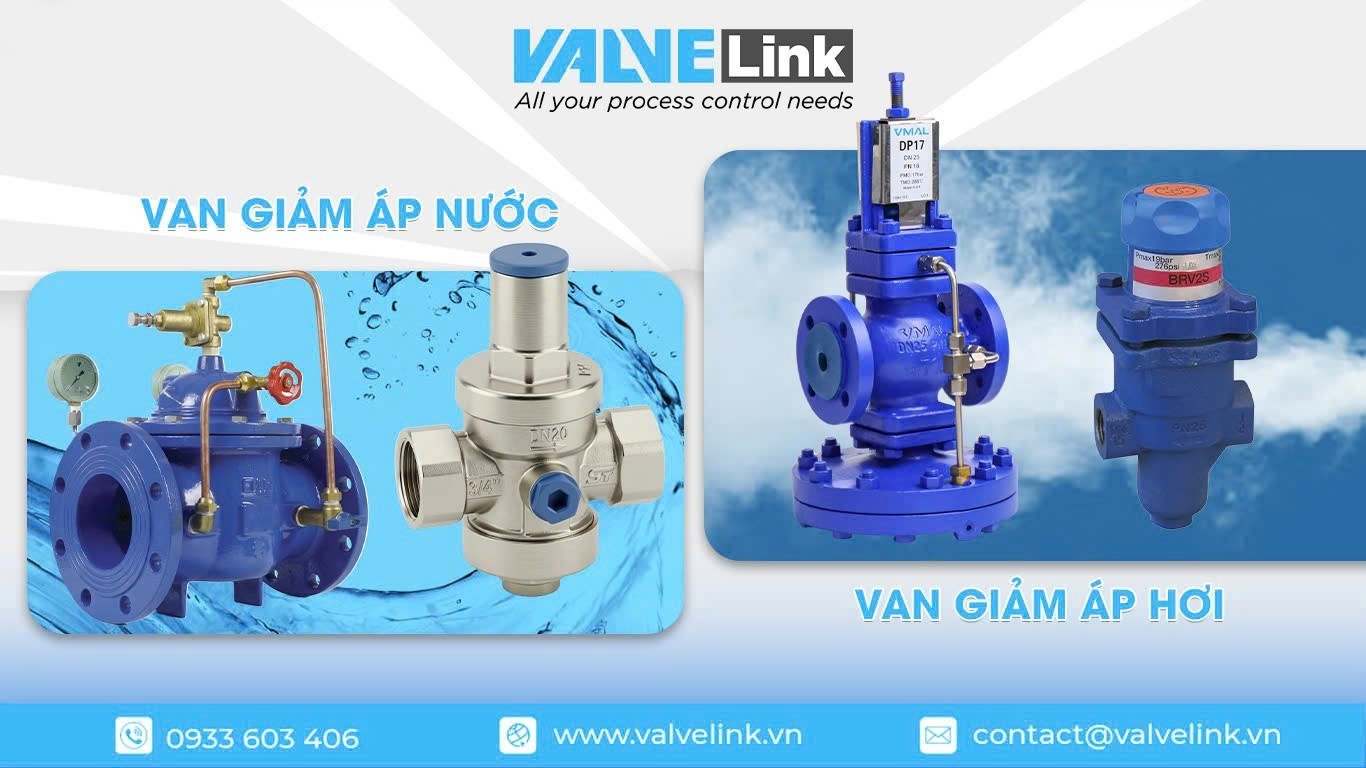

Bài viết này sẽ làm rõ 4 điểm khác biệt quan trọng về cấu tạo và nguyên lý hoạt động giữa van giảm áp dùng cho nước và cho hơi. Qua đó, giúp lựa chọn đúng loại van phù hợp với từng điều kiện vận hành, đảm bảo hệ thống hoạt động ổn định và an toàn.
Tiêu chí 1: Đặc tính vật lý của lưu chất (Incompressible vs. Compressible Fluids)
Yếu tố phân định lớn nhất giữa hai thiết bị bắt nguồn từ tính chất vật lý cơ bản của môi chất đi qua chúng.
- Môi trường Nước: Nước là lưu chất không chịu nén (incompressible). Trong thủy lực học, quá trình chất lỏng đi qua van giảm áp thực chất là việc tiêu hao động năng để làm giảm thế năng áp suất. Quá trình này hoàn toàn không gây ra sự thay đổi đáng kể về thể tích hay nhiệt độ của nước.
- Môi trường Hơi nóng: Hơi là lưu chất chịu nén. Khi giảm áp, thể tích của hơi tăng nhanh, kéo theo vận tốc dòng chảy tăng cao. Nếu không kiểm soát tốt, có thể xảy ra hiện tượng dòng chảy bị giới hạn (nghẽn dòng), gây mất ổn định hệ thống. Vì vậy, van hơi cần thiết kế phù hợp để xử lý sự giãn nở này.
Tiêu chí 2: Nguyên lý truyền động cơ học (Direct-Acting vs. Pilot-Operated)
Sự khác biệt về tính chịu nén đòi hỏi cơ cấu tự động hóa cơ học bên trong phải được tinh chỉnh riêng biệt.
- Van giảm áp nước
Thường sử dụng cơ chế tác động trực tiếp. Áp suất phía sau van tác động lên màng hoặc piston để cân bằng với lực lò xo, từ đó điều chỉnh độ mở van. Cấu tạo đơn giản, phản ứng nhanh và phù hợp với hệ thống ổn định. - Van giảm áp hơi Thường sử dụng cơ chế tác động gián tiếp (có van pilot). Van pilot sẽ cảm nhận áp suất và điều khiển van chính, giúp duy trì áp suất đầu ra ổn định ngay cả khi lưu lượng thay đổi lớn. Cơ chế này cho độ chính xác cao hơn trong các hệ thống hơi.
Tiêu chí 3: Vật liệu chế tạo và Cấu trúc đệm làm kín (Materials & Sealing Structure)
Biến số về nhiệt độ và vận tốc dòng chảy quyết định tiêu chuẩn lựa chọn vật liệu luyện kim.
- Van nước: Hoạt động ở nhiệt độ thường, thân van thường làm bằng Đồng thau (Brass), Gang xám hoặc Gang dẻo. Màng và đệm làm kín sử dụng vật liệu đàn hồi như EPDM hoặc NBR để đảm bảo khả năng đóng kín tuyệt đối (Zero-leakage)
- Van hơi: Phải chịu được nhiệt độ cao (thường từ 150°C đến hơn 200°C), nên thân van bắt buộc là Thép Carbon hoặc Thép rèn. Các bộ phận nhạy cảm được thay thế bằng ống nếp gấp inox (bellows) hoặc PTFE gia cường. Đặc biệt, bề mặt làm kín thường là kim loại - kim loại, có thể phủ lớp hợp kim cứng Stellite để chống lại hiện tượng "kéo rãnh" (wire-drawing) do dòng hơi vận tốc cao bào mòn.
Tiêu chí 4: Quy tắc thiết kế đường ống phụ trợ (Piping Geometry Rules)
Việc lắp đặt thiết bị lên hệ thống đường ống cũng phải tuân thủ hai bộ tiêu chuẩn không gian khác nhau.
- Hệ thống nước: Đường kính ống trước và sau van thường đồng nhất vì thể tích lưu chất không đổi.
- Hệ thống hơi: Do sự giãn nở thể tích sau khi giảm áp, đường ống đầu ra bắt buộc phải tăng từ 1 đến 2 kích thước định danh (DN) để duy trì vận tốc hơi an toàn (dưới 40m/s) và giảm tiếng ồn. Ngoài ra, phía trước van hơi cần lắp đặt bộ tách độ ẩm và bẫy hơi để ngăn chặn hiện tượng búa nước làm hỏng van
Ứng dụng cho từng môi trường làm việc
Ứng dụng của Van giảm áp nước
- Hệ thống cấp nước tòa nhà: Bảo vệ đường ống và thiết bị vệ sinh khỏi áp suất quá mức từ trạm bơm hoặc mạng lưới đô thị.
- Hệ thống PCCC: Đảm bảo áp suất đầu ra ổn định cho các vòi phun và thiết bị cứu hỏa.
- Tiết kiệm nước: Giảm áp suất giúp hạ lưu lượng tiêu thụ và giảm tiếng ồn (hiện tượng búa nước) trong đường ống.
Ứng dụng của Van giảm áp hơi
- Hệ thống lò hơi và thiết bị nhiệt: Giảm áp từ trục chính xuống mức phù hợp cho các thiết bị trao đổi nhiệt, giúp cải thiện hiệu suất nhiệt năng.
- Công nghiệp chế biến: Sử dụng trong các quy trình tiệt trùng, nấu hấp thực phẩm, dệt nhuộm và sản xuất hóa chất yêu cầu kiểm soát áp suất và nhiệt độ chính xác.
- An toàn và hiệu quả: Giảm áp suất hơi giúp hơi nước bão hòa ngưng tụ ở nhiệt độ thấp hơn, cho phép quá trình hấp thụ nhiệt hiệu quả hơn.
Kết luận: Việc lựa chọn đúng loại van giảm áp phải dựa trên trạng thái pha của lưu chất (lỏng hay khí/hơi), nhiệt độ vận hành và yêu cầu về độ chính xác của hệ thống. Kỹ sư cần tính toán kỹ hệ số lưu lượng (Cv/Kv) và tuân thủ các quy tắc lắp đặt đường ống để đảm bảo độ bền cao nhất cho thiết bị
